Shield Arduino interfaccia RS485 professionale universale 3,3V 5V MAX485

shield RS485 arduino

Shield Arduino RS485 Interface permette di interfacciare una scheda Arduino con i dispositivi che utilizzando il BUS RS485, molto utilizzato a livello industriale per l'alta immunità ad interferenze e disturbi.



Compatibile con Arduino e compatibili operanti a 5V o 3,3V. Dispone di selezione echo trasmissione e linee opzionali per attivazione terminazione e polarizzazione BUS.

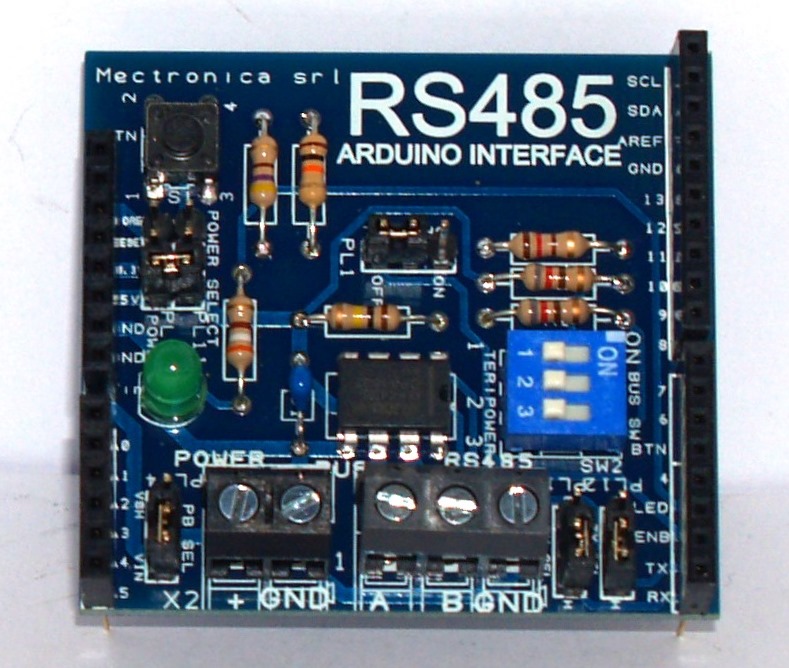

image 2

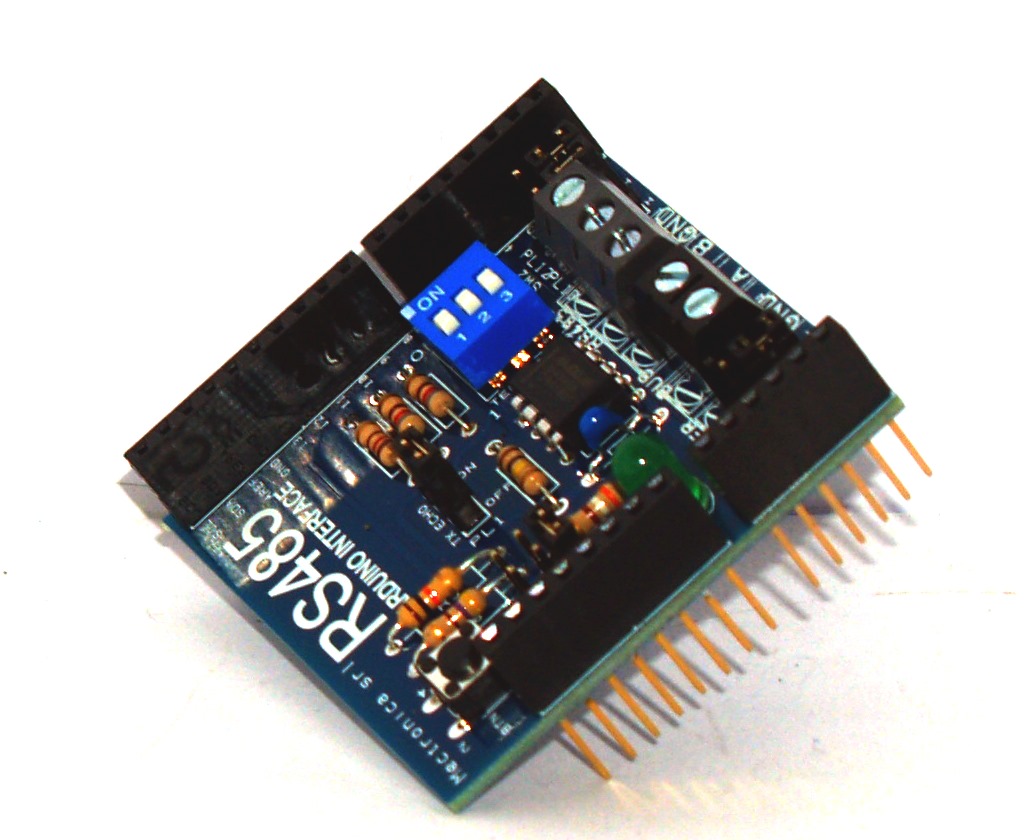

image 4

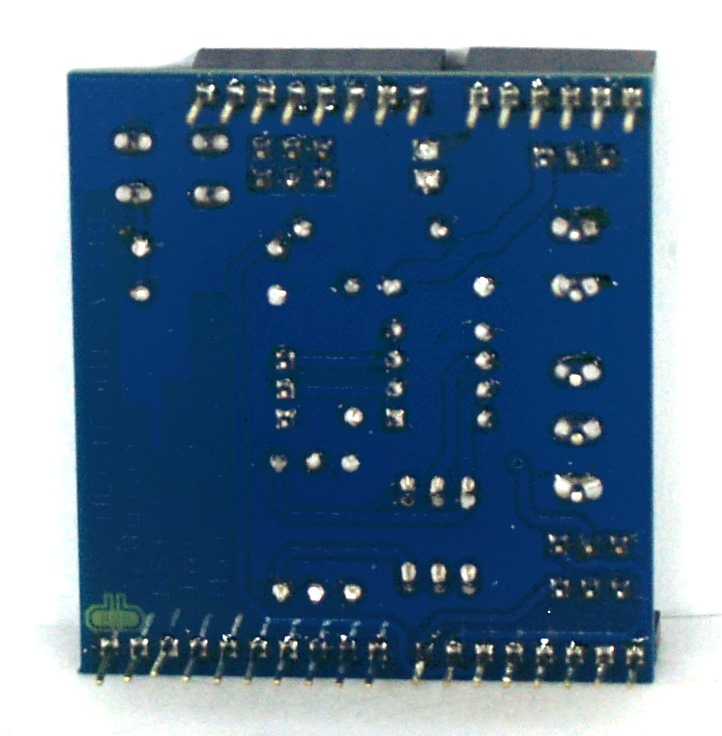

image 1

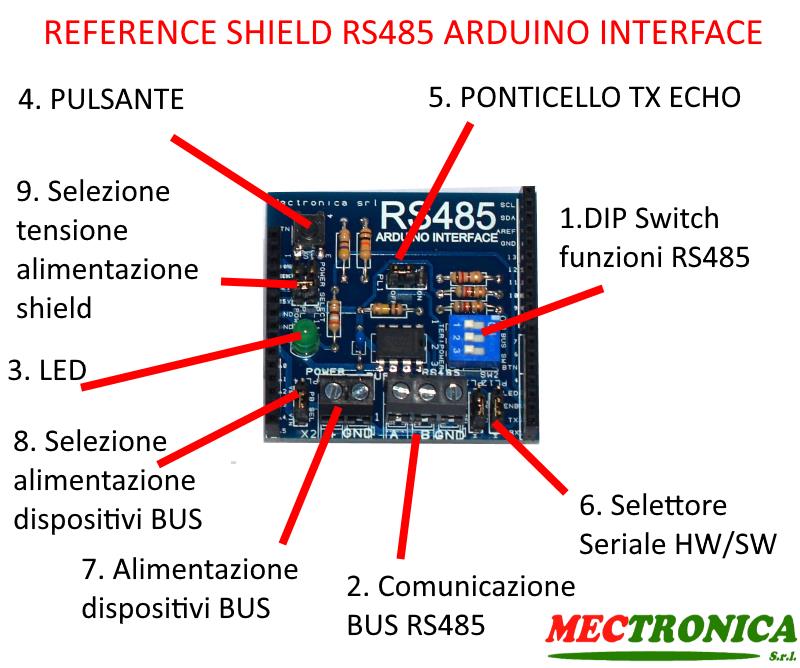

reference

 SPECIFICHE

•          Alimentazione: 3V e 5V (tramite scheda Arduino, con selezione forzata o automatica tramite IOREF)

•          Consumo: 275mA (massimo)

•          Segnali RS485: A, B e schermatura cavo (GND)

•          Velocità massima: 2,5 Mbps

•          Dispositivi supportati su stesso BUS: 32

•          Lunghezza massima collegamento: 1200m

•          Modalità comunicazione: HALF-DUPLEX

•          Dip-switch per funzionalità RS485: terminazione BUS e polarizzazione BUS

•          Pulsante utilizzabile nell’applicazione

•          Led utilizzabile nell’applicazione

•          Morsetto uscita alimentazione per dispositivi BUS con selezione VIN o tensione shield (3V,5V,IOREF vedere primo punto)

•          Protezione da corto circuito su linea

•          Temperatura operativa da 0°C a +70°C

•          Compatibile con tutti gli Arduino e compatibili a 5V e 3,3V

•          Possibilità di scegliere seriale hardware su PIN 0 RX e 1 TX, o software su PIN 6 RX e 7 TX

•          100% Made in ITALY



Prodotta direttamente da Mectronica STORE, effettuiamo un supporto diretto sul prodotto!
